地面裂缝修补

工程案例 | 2024-08-11 03:14

100001)

很多的地面都存在裂缝的问题，地面裂缝不但影响美观同时也存在安全隐患，针对裂缝的修补，今天新东源加固小编来给大家讲解一下地面裂缝修补方法：

一、基层处理

1、根据相关规范对基层进行预检及处理，无结构性缺陷，即具有适当的抗压和抗折强度。基层必须干净、坚固、干燥，没有影响粘结力的浮浆、灰尘或油脂等污染物。

2、彻底基层边缘破碎和强度疏松的地方，必要时用切割机切宽裂缝或接缝。切割深度至少应达到基层厚度的1/2，根据实际情况。

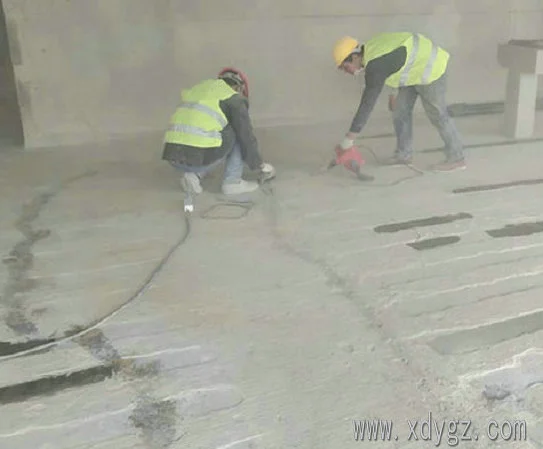

3、在裂缝垂直方向切割横向缝，真空除尘后，在横向切割处放入合适尺寸的螺纹钢条或波纹钢片。横向切割缝宽度以放入的螺纹钢条或波纹钢片为准，深度与裂缝切割深度一致。横向切割间距25-30cm。

4、浇注前，使用真空吸尘器清洁经过机械处理后裂缝中产生的粉尘。不得有积水，如有局部积水，需清除积水，并加强通风使潮湿处彻底干燥。基层及表面含水量须在6％CM值以下。

二、修补方法

1、选用一种高渗透力，低粘度，无溶剂型双组分环氧界面剂。妥善界面剂为双组份包装。使用前将材料放置室温，将B组份倒入A组份桶中，用电动搅拌器将A、B组份充分混合，至少搅拌2分钟，切勿用手搅拌。

2、将界面剂小心倒入裂缝中，直至填满裂缝。用金属抹刀抹平，马上在未固化的界面剂上撒上16-30目标准石英砂。如发现撒上的干砂沉降凹陷到界面剂中，需要再次撒上干砂，并用抹刀压平。界面剂固化后（一般条件下24小时），多余的砂必须用真空吸尘器去除。

三、注意事项

1、适宜的施工环境温度为15-25℃、相对湿度小于80％；地面温度和罐内温度10℃以上。可使用时间及固化时间与温度联系紧密，树脂类材料在高温下会缩短固化时间，低温下延长固化时间。5℃以下严禁使用。

2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录，以备查考。搅拌后，应一次使用完毕，在施工中不得出现漏灌现象。
